Paquete de audio Garmin Audio Stage 2 - RA210/M3-650x/AP300

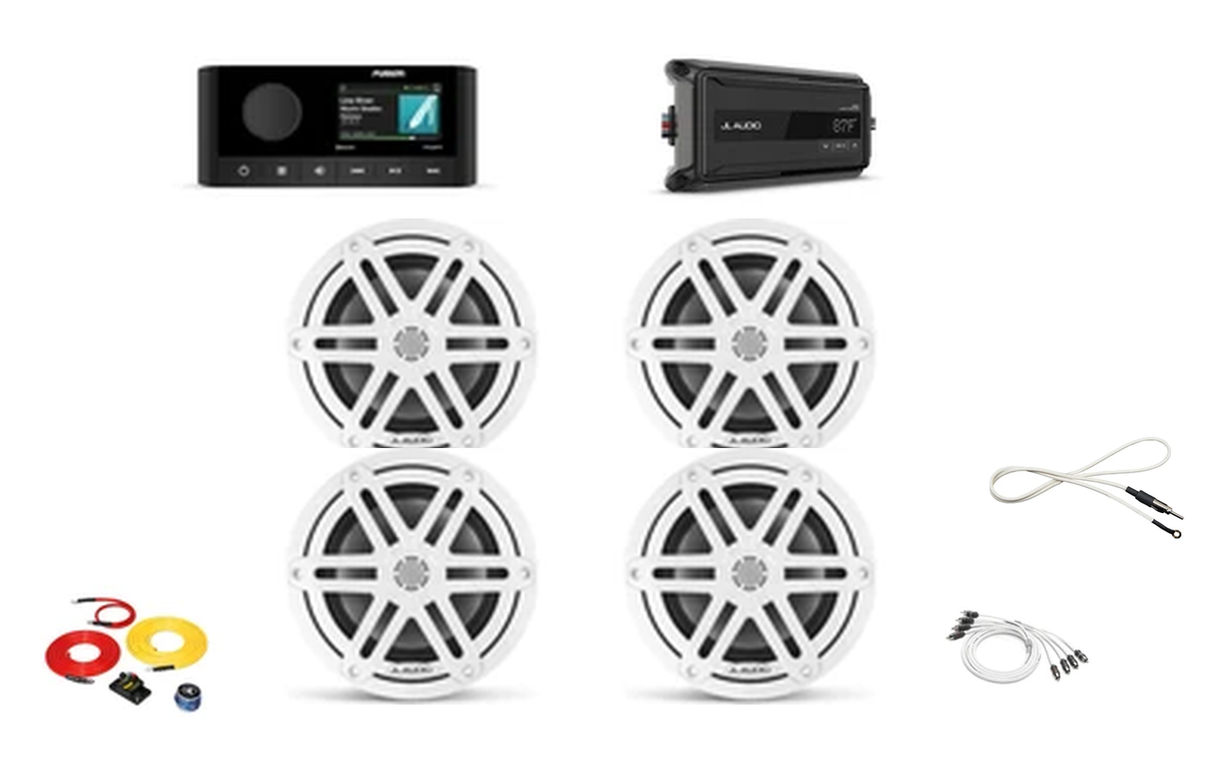

Paquete de audio Etapa 2: Fusion RA210 + Altavoces JL Audio M3 + Amplificador AP300/4

Este paquete va más allá de una configuración estándar de estéreo y altavoces al combinar la unidad principal Fusion® MS-RA210 con cuatro altavoces coaxiales JL Audio® M3-650X-S-Gw de 6.5", alimentados a través de un amplificador dedicado JL Audio AP300/4 en lugar de depender del amplificador integrado de la unidad principal. Hemos incluido el kit de conexión de alimentación del calibre correcto y el cable RCA para realizar una instalación adecuada, además de una antena AM/FM oculta. Un sistema genuinamente amplificado sin necesidad de optar por los altavoces M6 insignia.

Por qué funciona esta combinación

La serie M3 es el punto de entrada de JL Audio a los coaxiales de verdadero uso marino: diseño de woofer de largo recorrido y tweeter de cúpula de seda, construido específicamente para la exposición al agua salada en lugar de ser adaptado del audio automotriz. Aunque los M3-650X pueden funcionar con tan solo 20W por canal, están clasificados para 75–100W por canal en su punto óptimo, que es exactamente el rango en el que opera el AP300/4: un amplificador compacto de 4 canales Clase D con certificación IP67 que entrega 50W x 4 a 4 ohmios. Utilizar estos altavoces con un amplificador dedicado en lugar del amplificador interno de la unidad principal le brinda significativamente más margen dinámico y una salida más limpia a mayor volumen. Combinado con el DSP integrado del RA210, la función Easy Tune de JL Audio agiliza todo el proceso de configuración. El kit de alimentación premium de calibre 6 AWG y el cable RCA de grado marino completan el conjunto para que el amplificador esté correctamente cableado desde el principio, y la antena oculta cubre la recepción AM/FM sin necesidad de realizar un pedido por separado.

1. Estéreo Fusion® MS-RA210 (010-02250-00)

Una unidad principal marina compacta construida alrededor de la plataforma DSP de Fusion, con una pantalla LCD a todo color de 2.7" con unión óptica integrada en un frontal negro. Su DSP y su compatibilidad con Easy Tune lo convierten en una excelente opción para una configuración con amplificador dedicado como esta.

• Fuentes: AM/FM, Bluetooth, USB, entrada auxiliar, listo para SiriusXM, DAB+
• DSP: Procesamiento de señal digital integrado con limitador de prealimentación
• Zonas: Multi-Zone™ — dos zonas de audio controladas de forma independiente
• Conectividad: Control mediante la aplicación Fusion-Link™, integración NMEA 2000®, compatible con Easy Tune para el AP300/4
• Resistencia al agua: Panel frontal con certificación IPX6 e IPX7 (cuando se monta correctamente)
• En la caja: Junta de montaje, tornillos autorroscantes, tapas de tornillos, arnés de alimentación/altavoces, arnés de entrada auxiliar/salida de línea/salida de subwoofer, cable de derivación NMEA 2000 de 6 pies (1.8 m)

2. Altavoces coaxiales JL Audio® M3-650X-S-Gw de 6.5" — Cantidad 4 (010-03063-00)

Diseñados específicamente para un uso marino real a un precio más asequible que la línea M6 de máximo rendimiento de JL Audio, con acabado en rejillas deportivas de color blanco brillante.

• Configuración: Coaxial de 2 vías, woofer de largo recorrido de 6.5" + tweeter de cúpula de seda de 0.75"
• Woofer: Cono de polipropileno moldeado por inyección (IMPP) relleno de mica, suspensión de caucho
• Manejo de potencia: 60W RMS / 225W pico por altavoz
• Impedancia: 4 ohmios
• Sensibilidad: 89.5 dB a 1W
• Respuesta de frecuencia: 55 Hz – 25 kHz
• Potencia recomendada: 20W mínimo, 75–100W por canal es ideal — combina perfectamente con el AP300/4
• Montaje: Brida ancha, patrón de 6 orificios; corte de ~5", profundidad de montaje superior de ~2.875"
• Espacio de aire: Clasificado para aire libre (free-air) — requiere al menos 2 pies cúbicos (57 L) de volumen de aire cerrado detrás de cada altavoz
• Cantidad en este paquete: 4 altavoces (2 pares)

3. Amplificador compacto JL Audio® AP300/4 con Easy Tune (010-03429-00)

Un amplificador de 4 canales Clase D resistente y ultracompacto, construido para alimentar cada altavoz de este paquete con un margen real, en un tamaño que cabe bajo una consola sin complicaciones.

• Canales: 4
• Potencia a 4 ohmios: 50W x 4, o 150W x 2 en puente (bridged)
• Potencia a 2 ohmios: 75W x 4
• Clase de amplificador: Clase D
• Respuesta de frecuencia: 20 Hz – 20 kHz
• Procesamiento de señal: Filtros pasa-altos/pasa-bajos seleccionables por el usuario, canales 1 y 2, y 3 y 4 conmutables independientemente
• Control: Pantalla LCD integrada para control manual; función Easy Tune a través de la aplicación Fusion® Audio cuando se empareja con un estéreo Fusion equipado con DSP
• Clasificación: IP67 (excluyendo cables), protección de encendido SAE J1171
• Voltaje de funcionamiento: 9–16 VCC
• Clasificación de fusible: 35A (se recomienda AFS, AGU o MaxiFuse™)
• Dimensiones: 10.43" ancho x 4.9" profundidad x 1.86" alto
• En la caja: Amplificador, cuatro tornillos de montaje, documentación

4. Kit de conexión de alimentación Premium JL Audio® 6 AWG — XMD-PCS50A-1-L10 (010-13417-00)

Cableado de cobre puro OFC estañado, con especificación AWG real, dimensionado para instalaciones de amplificadores a menos de 10 pies (3 m) de la batería — ideal para la mayoría de consolas centrales, pontones, lanchas y remolcadores.

• Cable de alimentación: Rojo 6 AWG estañado, 2 pies (doble terminal de anillo) + 8 pies (terminal de anillo simple)
• Cable de tierra: Amarillo 6 AWG estañado, 10 pies (3 m)
• Cable de encendido remoto: Azul 16 AWG, 18 pies (5.5 m)
• Disyuntor: Disyuntor marino de 50A (XMD-MCB-50), reinicio manual, sin fusibles para reemplazar
• Clasificación: IP67, resiste inmersión total hasta 1 metro; protección de encendido SAE J1171
• Puntos de conexión: Acero inoxidable, resistente a la corrosión

5. Cable RCA de audio marino de 4 canales y 6' JL Audio® — XMD-WHTAIC4-6 (010-13473-00)

Un interconector RCA de grado marino de 4 canales que conecta las salidas del RA210 a las entradas del AP300/4 — el conteo de canales correcto para una sola tirada, sin necesidad de divisores.

• Canales: 4
• Longitud: 6 pies (1.8 m)
• Construcción: Diseño de grado marino para entornos de agua salada

6. Antena AM/FM oculta

Una antena AM/FM de perfil bajo y oculta, diseñada para soportar la exposición real al agua salada y cableada para conectarse directamente a la entrada de antena estándar del RA210.

Qué incluye

• 1x Estéreo Fusion MS-RA210 (010-02250-00)
• 4x Altavoces coaxiales JL Audio M3-650X-S-Gw de 6.5" (010-03063-00) — 2 pares
• 1x Amplificador compacto de 4 canales JL Audio AP300/4 (010-03429-00)
• 1x Kit de conexión de alimentación Premium JL Audio 6 AWG — XMD-PCS50A-1-L10 (010-13417-00)
• 1x Cable RCA de audio marino de 4 canales y 6' JL Audio — XMD-WHTAIC4-6 (010-13473-00)
• 1x Antena AM/FM oculta

Nota: No se incluyen cables de altavoz ni elementos de fijación para montajes no estándar. Cada altavoz requiere un mínimo de 2 pies cúbicos de espacio de aire cerrado para un rendimiento adecuado de bajas frecuencias. El kit de alimentación incluido está dimensionado para ubicaciones de amplificadores a menos de 10 pies (3 m) de la batería; si su instalación requiere más distancia, se recomienda un kit de calibre más largo (p. ej., XMD-PCS50A-1-L20). Como con cualquier sistema amplificado, confirme que su batería y sistema de carga puedan soportar el consumo de corriente adicional antes de la instalación.
