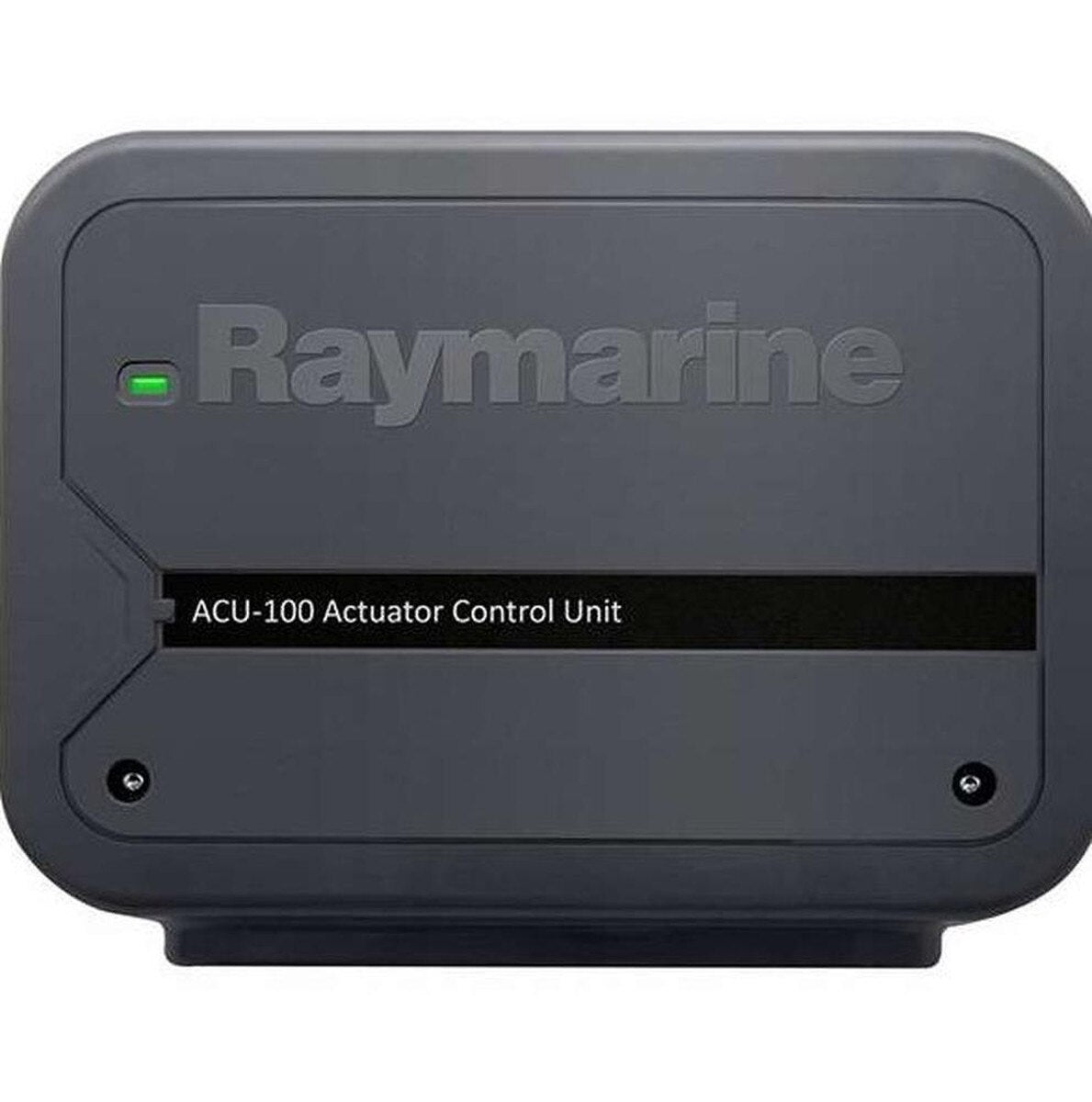

Unidad de control del actuador Raymarine ACU-100
Descripción
Descripción
La resistente ACU (Unidad de control del actuador) proporciona una potencia de accionamiento fiable para el piloto automático y también suministra energía al bus SeaTalkng. Elija la ACU que se adapte al tipo de su sistema de gobierno.
Salida de corriente del accionamiento
Máximo continuo de 7 amperios a la tensión de alimentación
Salida del embrague del accionamiento
Sin conexión de embrague
Conexiones
- Sensor de ángulo de timón
- Alimentación
- Motor de accionamiento
- Toma de tierra
Tensión de alimentación nominal
12 V
Rango de tensión de funcionamiento
10,8 V a 15,6 V CC
Consumo de energía (en espera) - Fuente de alimentación principal
300 mA (12 V)
Consumo de energía (en espera) - Fuente de alimentación SeaTalkng
Sin fuente de alimentación para SeaTalkng
LEN (número de equivalencia de carga) de SeaTalkng
1
Salida de alimentación de SeaTalkng
Sin fuente de alimentación para SeaTalkng
Conexiones de datos
SeaTalkng
Entorno de instalación
Clasificación de estanqueidad
Dimensiones (ancho x alto x fondo)
180 mm x 140 mm x 52 mm (7,1 pulgadas x 5,5 pulgadas x 2,0 pulgadas)
Peso
0,6 kg (1,32 libras)
Conformidad
Specifications
Specifications
Identification
| MPN | E70098 |
|---|---|
| Barcode | 723193768907 |
Performance
| Operating Temperature | -20°C to +55°C (-4°F to +131°F)Storage Temperature: -30°C to +70°C (-22°F to +158°F)Relative Humidity: MAX 93% |
|---|
General
| Connector Panel | IPX2Drive Electronics: IPX6 |
|---|---|
| Europe | 2004/108/ECAustralia and New Zealand: C-Tick, Compliance Level 2 |
