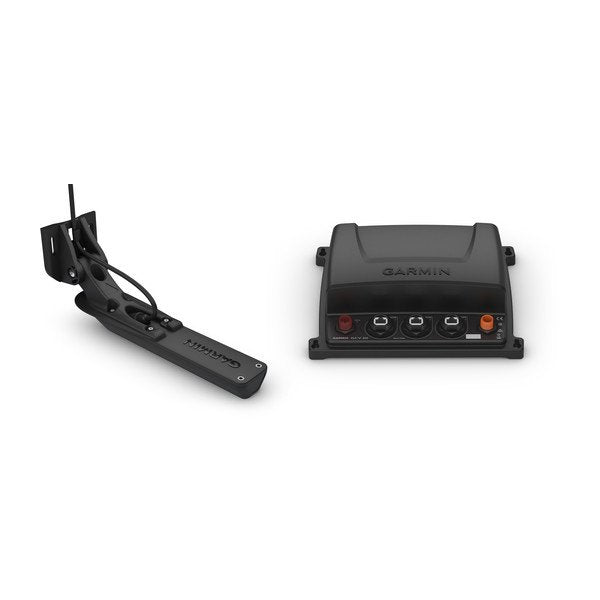

GCV20 UHD Sonar Module & Transducer
High Definition ClearVu/SideVu Sonar Module w/ GT34UHD-TM Transducer
Need This Product Installed?
Need This Product Installed?
We Offer Mobile Installation From West Palm Beach - Fort Pierce, FL
Description
Description
Add Ultra High-Definition Scanning Sonar to Your Compatible Chartplotter
The easy-to-install, networkable GCV 20 sonar black box allows you to redefine clarity and detail. Add any of the 3 GT34UHD transducer models to see stunningly clear Ultra High-Definition ClearVü and Ultra High-Definition SideVü scanning sonars — with frequencies ranging from 0.8 MHz (800 kHz) to 1.2 MHz (1,200 kHz) — to your compatible chartplotter. And you can share sonar images seamlessly across multiple networked chartplotters as well as networking Panoptix™ all-seeing sonar. It includes a max power output of 500 watts.
Ultra High-Definition ClearVü Scanning
This mode provides brilliant image clarity of structure and fish below your boat at greater depths than other high-frequency scanning sonars by putting more power on targets via a downward-facing element.
Ultra High-Definition SideVü Scanning
This mode delivers stunningly clear images of structure and fish off to the sides of your boat. This makes it easy to scout a fishing area quickly, because you can see everything the first time with such amazing clarity.
Specifications
Specifications
-
Product SeriesGCV
-
MPN010-02055-00
-
PhysicalDimensions: 9.9" × 7.6" × 2.6" (251 mm × 192 mm × 66 mm)
Weight: 1.86 lbs (845 g) -
PowerInput: 10-35v DC
Draw: 10.5 W
Fuse: 4.0 A -
SonarPower Output: 500 W
Frequency:
Ultra High-Definition ClearVü: 0.8 MHz (800 kHz), CHIRP range: 760-880 kHz
Ultra High-Definition SideVü: 1.2 MHz (1,200 kHz), CHIRP range: 1,020-1,230 kHz -
Connectivity- Garmin 12pin Sonar (Orange)
- 2pin Power Cable
- Garmin Marine Network (3) -
IP RatingIPx7
-
Temp Range5°F to 158°F (from -15°C to 70°C)
Reviews (0)
Reviews (0)
In The Box
In The Box
In The Box:
GCV 20 Sonar Black Box
GT34UHD-TM transducer
Transom mount
Trolling motor mount
Right-angle power cable
Right-angle ethernet cable
Mounting hardware
Documentation
Package Dimensions:
Support/Warranty
Support/Warranty
Product Support: Garmin GCV Sonar Module Product Help
Subscription Information:
Release Date:
Warranty: 2
Garmin Warranty Policy
* ALL WARRANTY IS THROUGH MANUFACTURE *
